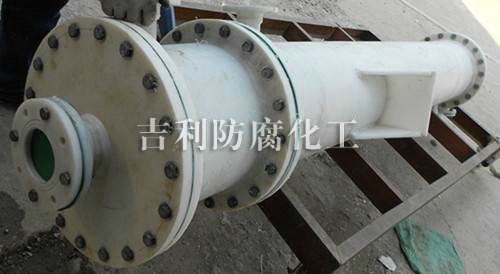

石墨改性聚丙烯膜式吸收器是我國近期發展起來的新型吸收器。這種吸收器是屬濕壁式表麵吸收裝置，適用於伴隨放熱的易容腐蝕性氣體（如HCl, SO2等）的吸收。操作時吸收劑通過布膜器沿垂直列管內壁以薄膜狀下降，氣體自上而下（並流）或自下而上（逆流）通過內管空間，氣液兩相在流動的液膜上進行傳質。列管外通冷卻劑以除去吸收過程中放出的熱量。由於它許多性能超過石墨模式吸收器，因此它已廣泛代替石墨模式吸收器。

[主要特點]
溫度：本設備可適用的溫度範圍是-5～125℃，為提高吸收效率，應盡量降低吸收劑溫度。

壓力：殼程和管程均應≤0.3MPa(表)

真空度：殼程和管程均應≤-0.1MPa柱

吸收劑用量：根據HCl濃度而定，一般10-20m3/h(10m2吸收器)

降溫水用量可根據操作工藝條件進行熱量稀算而定，增加降溫水用量，降低水溫，有利
提高吸收效率。

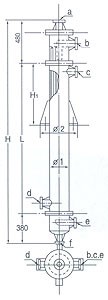

a、 氣體入口 b、 循環液進口 c、 冷卻水進口 d、 冷卻水出口 e、 尾氣出口 f、 成品出口 上部：內有鋸齒形溢流分布裝置 中部：冷卻吸收段 下部：氣液分離段

[適用範圍]
可用於合成氯化氫和回收氯化氫氣體吸收。也可以用於H2、S、SO2、NH3等氣體的吸收，得到的產品濃度比絕熱吸收高5％。采用二級串聯，循環吸收，效率可達98％以上

[吸收能力]
吸收器的生產能力可以在較大範圍內進行調整，控製方便。例如二台10m2膜式吸收器串聯使用，一天可獲得31％鹽酸10-20
噸。
[操 作]
吸收劑與被吸收的氣體可逆流操作，也可並流操作。逆流操作時上升的流體將導致液膜厚度增加，液膜流速降低，一般當氣體流速在管內5-10m/s時出現流泛現象。並流操作時氣體由上而下流動，將會使液膜厚度減薄，液膜流速增加，在氣體流速相同的情況下，並流時的流體阻力比逆流時小得多。並流時氣速可高達15-30m/s，但吸收推動力比逆流時小，目前生產中大多采用並流操作。

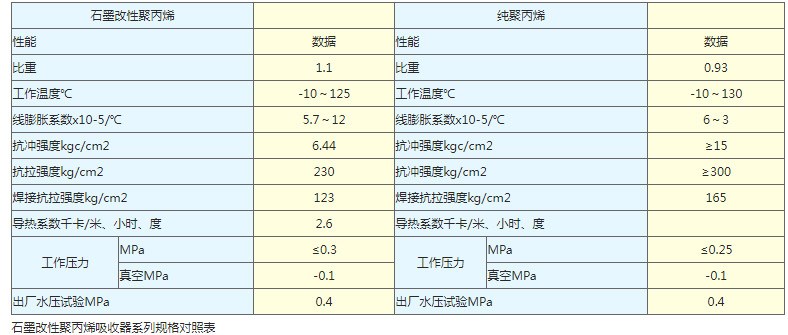

物理機械性能表
